产品说明
ZPB-11气动保位阀是执行器附件之一，它与气动薄膜执行机构或双向作用的活塞式气动执行机构配套使用。当气源系统发生故障时能自动切断气动执行机构进气和排气的通道，使其保持在事故时的位置，确保位阀能自动恢复正常工作。所以气动保位阀在重要的自动控制回路中作为安全保护仪表。
结构原理：气动保位阀是按力平衡原理设计而成。它由：调节螺杆、锁紧螺母、调节弹簧、耗气孔、膜片、信号压力膜室、阀体、膜片、阀、阀弹簧、下膜室以及外罩，上、下阀体等零件组成。
一、主要技术参数和性能
1.产品企业标准代号:Q/YXBM456
2.技术参数、性能指标
设定压力调整范围（MPa） | 0.14～0.7 |
通道压力（MPa） | 0.02～0.7 |
灵敏度（MPa） | 0.010 |
环境温度 | -25～＋55℃ |
相对湿度 | 5%～95%； |
接管螺纹 | RC1/4 |
重量（㎏） | 0.535（ZPB－11型） |
0.77（ZPB－21型） |

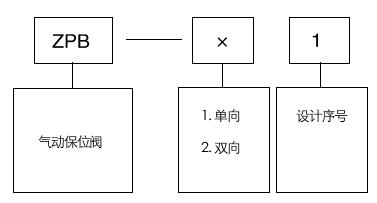

二、产品型号编制说明
三、外形尺寸、安装方式

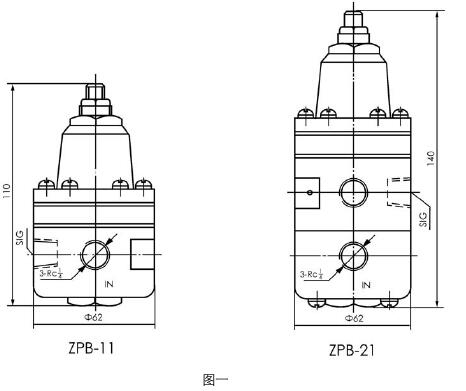

1.外形尺寸(见图一，单位:mm)
ZPB一11型:F62x110(长宽x高)
ZPB一21型: F62 x 140（长宽x高）
2.安装方式

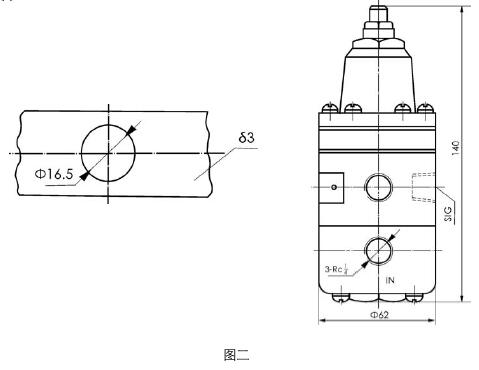

安装时，用产品顶部M16螺母把保位阀紧夹在安装板上，安装板上开孔尺寸为0 16.5(见图二)
图示尺寸单位为mm。
