频率表
您现在的位置： 上海自动化仪表股份有限公司 > 产品中心 > 电流表电压表 > 频率表
-
产品说明
频率表 特性：
精度：0.5级
环境温度范围：-25℃- +55℃
外壳防护：按IP42/52
耐振动：0.7g
仪表标度尺：白色底黑色刻度如需设定值可划红线。
仪表安装：用二个对角支架固定
频率表产品分类：
| 产品型号 | 展开角 | 外型尺寸(A×B×C) | 开孔尺寸(mm) | 重量(kg) | 备注 |
| Q144-HZC | 240° | 144×144×80 | 138+0.5×138+0.5 | 0.7 | |
| Q96-HZC | 96×96×80 | 92+0.5×92+0.5 | 0.6 | ||
| Q72-HZC | 72×72×80 | 68+0.5×68+0.5 | 0.4 | ||
| Q144-HZCA | 144×144×80 | 138+0.5×138+0.5 | 0.7 | 带报警 | |
| Q96-HZCA | 96×96×80 | 92+0.5×92+0.5 | 0.6 | ||
| Q72-HZCA | 72×72×80 | 68+0.5×68+0.5 | 0.4 | ||
| Q144-HC | 90° | 144×144×80 | 138+0.5×138+0.5 | 0.65 | |
| Q96-HC | 96×96×80 | 92+0.5×92+0.5 | 0.6 | ||
| Q72-HC | 72×72×80 | 68+0.5×68+0.5 | 0.35 | ||
| Q144-HCA | 144×144×80 | 138+0.5×138+0.5 | 0.65 | 带报警 | |
| Q96-HCA | 96×96×80 | 92+0.5×92+0.5 | 0.6 | ||
| Q72-HCA | 72×72×80 | 68+0.5×68+0.5 | 0.35 | ||
| Q96D-HCA | 96×96×80 | 92+0.5×92+0.5 | 0.8 | 双路 | |
| Q96D-HCA | 96×96×80 | 92+0.5×92+0.5 | 0.8 | 双路带报警 |
频率表 测量范围：
| 测量范围 | 工作电压 |
| 45~55HZ | 100V |
| 48~52HZ | 220V |
| 55~65HZ | 380V |
| 350~450HZ | 400V |
| 380~420HZ | 440V |
| 380~480HZ |

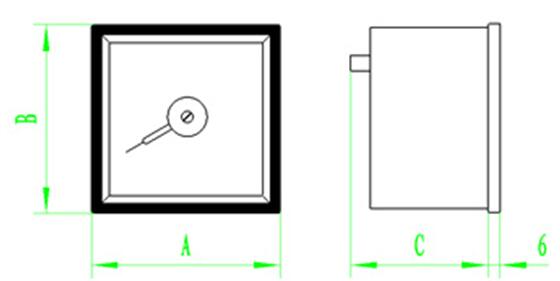

频率表产品外形尺寸图

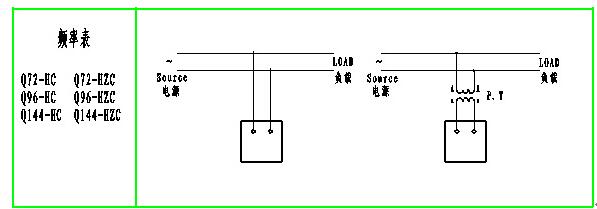

频率表接线图
